Wendelverbunddrähte

bestehen aus einem Kernmaterial und Wendelmaterialien. Für den Kern können metallisches Drahtmaterial oder auch nicht-leitfähige Mehrfaserkomponenten genutzt werden.

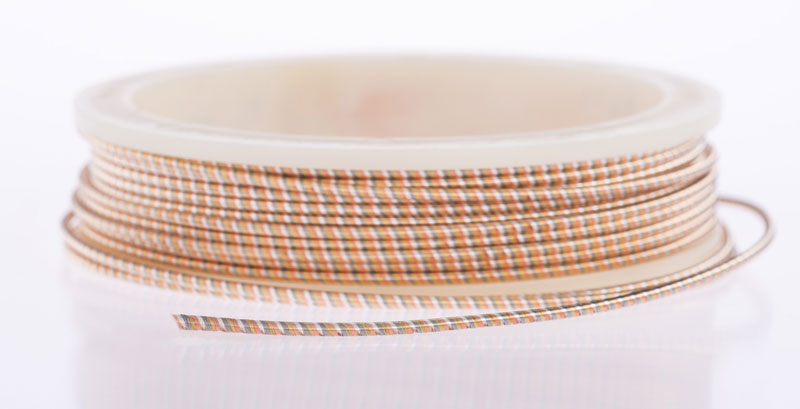

16 fach Verbunddraht16-fach-Wendeldraht aus Silber-, Nickel-, Kupfer- und Messing-Drähten (Quelle: ELSCHUKOM)

Mit Verbunddraht aus mehreren Drähten oder unterschiedlichen Werkstoffen (metallischen und nichtleitfähigen Komponenten) lassen sich spezifische Eigenschaften erzeugen. So trägt z.B. eine Kernfaser die mechanischen und ein darauf gewendelter Metalldraht die elektrischen Kennwerte.

Im Vergleich zu einer glatten Drahtform ergeben sich diverse Vorteile, wie:

  • Höhere Leiterwiderstände bei besserer Handhabbarkeit
  • Erhöhte Stabilität
  • Größere Drahtoberfläche, dadurch definierte chemische Wechselwirkung (Reaktionsfläche)
  • Flexibles Einstellen spezieller „Wärmeeigenschaften” (z.B. Faser kühlt, während eine größere Drahtoberfläche wärmt)
  • Oberflächenästhetik Wendelmuster metallfarben/lackdrahtfarben


Als Fasermaterial wird üblicherweise Textilglasgarn eingesetzt1, das aus zwei oder mehreren gefachten, losen oder gezopften Einzelgarnen besteht. Beim Kernmaterial kann auch auf diverse andere Materialien z.B. Kunststofffasern zurückgegriffen werden.

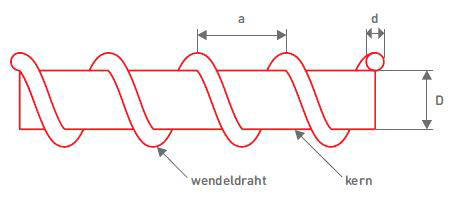

WendelverbunddrahtWendelverbunddraht (Quelle: ELSCHUKOM)

D

Metallische Kerndrähte: Durchmesser 0,01 – 0,50 mm (auch entsprechende flachdrähte einsetzbar)

Fasern: Anzahl und Größe der Einzelgarne sowie die Glas- und Faserart können entsprechend Anwendung gewählt werden.

d 1 bis 16 Wendeldrähte: Durchmesser 0,01 – 0,25 mm (entsprechend auch Flachdraht einsetzbar)
a flexibel
a > d: beliebige Abstände
a = d: anliegende Windungen
a < b: Überlappung (b = Breite, nur Flachdrähte)



Metallisierte Faser

In speziellen Fällen kann eine metallisierte Faser entscheidende Vorteile gegenüber dem Wendelverbunddraht bieten. Dabei wird eine einzelne nichtleitfähige Faser mit definierter Dicke D auf eine präzise Schichtstärke s metallisiert.

D Durchmesser 0,05 - 1,00 mm
s

flexibel > 0,001 mm



1 ELSCHUKOM Wendelverbunddraht besteht aus einem Kernmaterial und einem oder mehreren Wendelmaterialien, die in verschiedenen Varianten um das Kernmaterial gewickelt werden. Auch alternierend gewendelte Verbunddrähte sind möglich. Je nach Kundenwunsch wird der Draht mit gezielter Steigung bei definiertem Abstand gewickelt oder mit anliegendem bzw. überlappendem Wendeldraht.

pdfVerbunddraht-elschukom.pdf161.29 KB
