Zu jeder Sicherung werden in Datenblättern, Spezifikationen oder Normen nennstromtypische Widerstandswerte angegeben. In der Regel sind jedoch Kalt- oder Warmwiderstände nur als max-Werte angegeben. (Warmwiderstand in mV i.d.R. bei Nennstrom gemessen.)

Die Messung des Warmwiderstand ist z.B. in der Norm „IEC 60127-1/9.1 Voltage drop“ eindeutig geregelt. Der Warmwiderstand bzw „Spannungsfall“ in mV wird dabei bei einer Belastung der Sicherung mit dem, der Norm entsprechenden Nennstrom, gemessen. Um Einflüsse der Umgebung und der Kontaktierung auf die Erwärmung der Sicherung reproduzierbar zu gestalten wird z. B. eine definierte Kontaktierung vorgegeben, die in der Praxis nicht verfügbar ist.

Dennoch ist der Widerstand einer Sicherung, je nach Applikation, für den Anwender eine wichtige Information, da der Widerstand im Stromkreis strombegrenzend wirkt. Besonders die Angabe des „Spannungsfall in mV“ lässt auf einen Blick erkennen, ob die gewählte Sicherung für den Einsatz, bei gegebener Betriebsspannung, geeignet ist. (Bei einer Betriebsspannung von 5 V ist ein Spannungsfall bei Ibzw ein Warmwiderstand der Sicherung von 5 V nicht optimal!)
Die Angabe des Widerstands einer Sicherung lässt aber weitaus mehr Rückschlüsse auf das Bauteil zu. Da der Widerstand zerstörungsfrei geprüft werden kann eignet er sich z.B. sehr gut zur Prozessüberwachung.

Widerstand und Nennstrom

Die zum „Abschalten“ notwendige Schmelzwärme wird durch die im Schmelzleiter umgesetzte Leistung nach P= I2R erzeugt. Es gilt daher eine starke Abhängigkeit des Nennstromes vom Schmelzleiterwiderstand. Grundsätzlich bewirkt eine Erhöhung des Schmelzleiterwiderstands einer Sicherung immer eine Absenkung des Nennstroms.

Geht man von einem funktionalen Zusammenhang IN=f(R) aus, kann jedem Nennstrom, abhängig vom Typ der Sicherung, ein typischer Widerstand bzw. ein Widerstandsbereich zugeordnet werden.

Da die typischen Widerstände der Sicherungen in Spezifikationen häufig nur als maximale Warm- oder Kaltwiderstände angegeben werden, wurden für die folgende Ausführung Daten einer Versuchsserie verwandt.

Im folgenden Diagramm ist der ermittelte Nennstrom über dem Sicherungswiderstand dargestellt.

IN vs R

Die eingefügte Regressionslinie ermöglicht es dem Entwicklungsingenieur die Widerstandswerte für neue Nennströme abzuschätzen.

Die eingetragenen Widerstandswerte sind Ist-Werte eines Wertebereichs, der sich in der Praxis durch eine Exemplar-Streuung ergibt. Bezogen auf die Nennstromdefinition gibt die Norm IEC eine konkrete Vorstellung wie groß diese Streuung sein darf. Demnach dürfen die, unter den vorgegebenen Testbedingungen gemessenen Einzelwerte der Spannungsfälle nicht mehr als ± 15 % streuen.

Da sich bei der Messung der Warmwiderstände (Spannungsfälle) auch Einflüsse der Kontaktierung und der Umgebung bemerkbar machen, werden in den folgenden Ausführungen die Ist-Werte der Kaltwiderstände verwendet.

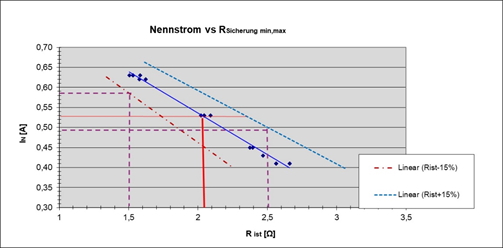

Die Auswirkung einer max. Exemplar-Streuung auf die Nennstromdefinition ist im folgenden Diagramm dargestellt:

Nennstrom vs R 2

Der Nennstrom von ca. 0,53 A ist bei einem Rkalt von 2,05 Ω ± 15 % gegeben. Eine Verschiebung der Widerstandswerte zu höheren oder geringeren Widerständen führt zu einer Veränderung der Nennströme.

Im folgenden Diagramm ist eine Widerstandsreduzierung auf 1,5 Ω und eine Erhöhung auf 2,5 Ω eingezeichnet. Das würde zu einem Nennstrom von ca. 0,59 A bzw. zu einem Nennstrom von ca. 0,49 A führen.

Der Grund, warum eine maximale Widerstandsstreuung nicht überschritten werden darf, liegt in der Auswirkung auf die Lage der Zeit-Strom-Kennlinie in den definierten Grenzwerten.

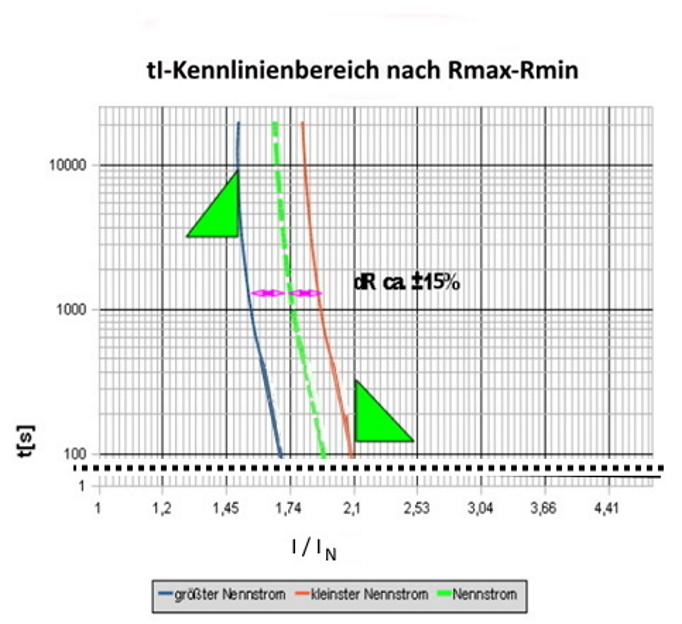

Die folgende Skizze einer Kennlinie im Bereich von 1,5*IN – 2,1*IN macht die Auswirkung der Widerstandsstreuung nochmal deutlich erkennbar.

tI Verschiebung



Der sich ergebende Auslegungsspielraum von R [Ohm/m] ca. ± 15 % würde bei Über- oder Unterschreitung der Widerstandswerte auch zu einem Verlassen des vorgesehenen Bereichs der Zeit-Strom-Kennlinie führen. Das dargestellte Beispiel bezieht sich lediglich auf die Vorgaben der Norm IEC 127. Die Korrelation von Nennstrom und Widerstand einer Sicherung ist jedoch immer gegeben.

Mit dem dargestellten Analyseverfahren wird eine praktikable Methode der Nennstrom-Abschätzung verfügbar, die nicht nur für den Anwender wichtig ist, sondern auch in der Entwicklung von Sicherungen und in der Qualitätssicherung häufig eingesetzt wird. Indirekt wird so auch die Gewährleistung einer vom Anwender erwarteten Qualität gesichert.

So eignet sich z.B. die Messung des Kaltwiderstands in kontinuierlich entnommenen Stichproben auch für die Prozesskontrolle (SPC – Statistik Prozess Control) zur Sicherung der Qualitätsvorgaben.

Mit den Eingreifgrenzen der Widerstandswerte (UGW = unterer Grenzwert, OGW = oberer Grenzwert) lassen sich z.B. prozessbegleitende Regelkarten erzeugen, die einen guten Überblick über die aktuelle Qualitätslage des jeweiligen Prozessschrittes geben. Das folgende Diagramm zeigt den prinzipiellen Aufbau einer üblichen Regelkarte.

Shewhart RegelkartePrinzipdarstellung einer Regelkarte; Quelle: https://de.wikipedia.org/wiki/Shewhart-Regelkarte

Wird eine Eingreifgrenze erreicht oder gar unter- oder überschritten, kann der kontrollierte Prozessabschnitt angehalten werden und die Ursache für die Grenzüberschreitung gesucht und ggf. beseitigt werden. Die dargestellten „Warngrenzen“ dienen einer genaueren Prozesskontrolle (z.B. durch vermehrte Stichprobenentnahme)!

Sie können experimentell für das Produkt ermittelt oder berechnet werden. Um Berechnungen durchzuführen, sind gute Kenntnisse der Statistik im Bereich der Qualitätssicherung notwendig, da z.B. auch Vertrauensbereiche, Ausfallwahrscheinlichkeiten usw. einbezogen werden können.

Einfache und komplexe Regelkarten werden in vielen Bereichen, bezogen auf unterschiedliche Produktmerkmale, genutzt. Sie sind fast universell einsetzbar.

Darüber hinaus können mit der Auswertung einzelner Messwerte auch ein Prozessfähigkeitsindex Cp oder Cpk ermittelt werden.

Prozessfaehigkeitsindex cp cpk

σ = Standardabweichung, μ = stat. Mittelwert

Cp < 1 – Prozess nicht beherrscht
1 < Cp < 1,33 –  Prozess kritisch
Cp > 1,33 – Prozess beherrscht

Mit der Qualitätsregelkarte sind viele weitere statistische Analysemöglichkeiten verbunden. Sie wird sehr umfangreich, je nach Fragestellung, in vielen Variationen eingesetzt.

Dieser Beitrag kann lediglich die Bedeutung der Sicherungswiderstände für Anwender und Hersteller verdeutlichen. Eine weitere Vertiefung immanenter statistischer Auswertungen im SPC-Verfahren ist im Rahmen dieses Beitrags leider nicht möglich. Hier ist der Qualitätsbeauftragte des Unternehmens gefragt.
